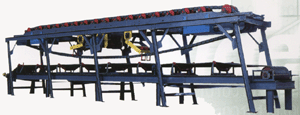

概述 GHLM-Ⅰ型動態循環鏈碼校驗裝置是對安裝在皮帶輸送機上的電子皮帶秤進行動態校驗的設備,廣泛應用在電力、冶金、碼頭、建材、煤礦等使用電子皮帶秤計量散狀物料的場合。 GHLM-Ⅰ型動態循環鏈碼校驗裝置可以實現對電子皮帶秤精度的動態自動校驗,通常用于校驗準確度等級為(0.5)-(2.0)之間的各類電子皮帶秤。
工作原理 GHLM-Ⅰ型動態循環鏈碼校驗裝置安裝在電子皮帶秤現場附近,位于電子皮帶秤秤體處的輸送機上方,本裝置能在帶式輸送機空載運轉中,自動平穩地落放在皮帶秤體上方的皮帶上,由帶式輸送機拖動通過皮帶秤的稱量段,閉環的循環鏈碼圈經裝置機械傳動,由帶式輸送機的拖動實現周而復始的循環運轉,滿足模擬輸送物料的狀態,以完成電子皮帶秤準確度的動態校驗。
設備組成 ◇方式一 當皮帶秤與循環鏈碼為一個項目時,其儀表、測速傳感器可公用,以達到降低成本、提高可靠性并方便操作的目的。此時,循環鏈碼主要由機架、標準鏈碼、升降系統、電控系統等組成。 ◇方式二 當循環鏈碼為獨立一個項目時,其主要由機架、標準鏈碼、校驗顯示儀表、升降系統、測速傳感器、電控系統等組成。 系統主要特點 ◆ 鏈碼隨皮帶同步運行,可近似模擬物料的輸送特點,與實際運行狀況的相似性,使得校驗更直觀可靠。 ◆ 動態鏈碼的收放或升降均由電控系統自動操作,根據用戶需要,可設遠方輸出接點,供程控室遠程校驗。 ◆ 校驗過程中,校驗儀表可顯示標定值,并可將數據遠傳至集控室,以方便用戶核校當前電子皮帶秤計量的精度。 ◆ 校驗過程方便快捷,自動化程度高,省時省力,準確可靠。 主要技術參數:
鏈碼單位重量(kg/m) |
5、10、20、30、40、50、60、70、80、90、100、110、120、130、140、150、200 |
鏈碼精度 |
M11級 |
系統精度 |
±0.1% |
校驗皮帶秤容量 |
1-6000t/h |
適用輸送帶寬度 |
500-2200mm |
總功率 |
4kw |
儀表輸出接口 |
RS232/485,4-20mA,固態繼電器脈沖輸出 |
工作環境要求: ◆ 環境溫度:儀表-10℃--60℃,機械-35℃--65℃; ◆ 電源:220VAC(+10%/-15%),50HZ(±2%)計量系統及控制回路 380VAC(+10%/-15%),50HZ(±2%)升降驅動部分 |
