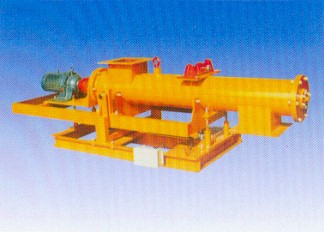

【概 述】
LXC型稱重式螺旋給料機等效采用ISO1050-75標準,設計制造符合ZBJ81005.1~2-88《 LS螺旋輸送機 》專業標準。LXC型是GX型螺旋給料機的換代產品。LXC型稱重式螺旋給料機,是對各種粉狀、散粒物料進行連續輸送、動態計量、控制給料的生產計量設備。廣泛適用于電廠、煤礦、水泥、化工、冶金、陶瓷、糧食、運輸?shù)刃袠I(yè)。作為計量、配料的整機自動化裝置,可為現場管理,操作提供準確的計量數據和控制手段。
【型號與含義】
【功能特點】
◆ 可直接與其配套的設備聯接固定,充分利用空間。
◆ 具有良好的密封性,無粉塵泄露,既不浪費物料,又可創造了良好的工作環境。
◆ 它的螺旋體直徑小、傳速高、輸送量大,
◆ 如幾種粉、粒體物料需要混合的話,可以利用此設備在輸送物料時進行,正好是一舉兩得。
◆ 重力稱重與螺旋輸送方式結合,實現動態連續計量;
◆ 結構緊湊,運行穩定可靠;
◆ 運行操作可手動/自動切換;
◆ 具有儀表自診斷功能。
【技術參數】
◆ 靜態計量誤差:≤0.25%;
◆ 動態累計誤差:≤1%;
◆ 控制準確度:優于1%;
◆ 儀表電源:?jiǎn)蜗?220V ± 10%,50HZ;
◆ 拖動電源:三相 380V ± 10%¸50HZ;
◆ 使用環境:溫度:-10oC ~ +40oC 濕度:50% ~ 90%
【應用領域】
螺旋給料機一直被廣泛用于國民經濟各部門,如建材、冶金、化工、電力、煤炭、機械、輕工、糧食及食品行業,適宜輸送粉狀、顆粒狀、小塊狀物料,如水泥、煤粉、糧食、化肥、灰渣、沙子、焦炭等。不宜輸送易變質、粘性大、易結塊的物料,螺旋輸送機工作環境溫度通常為-20~60℃,輸送物料的溫度一般為-20~80℃,螺旋輸送機適宜水平和小傾角布置,傾角以不超過15°為宜,如有特殊要求,可與制造廠協商,進行特殊設計制造。
【參數與選用】
該螺旋給料機的選用,首先在物料適合螺旋輸送的前提下,用戶根據下面所提供的參數和現場工藝布置來確定螺旋給料機的型號規格、位置狀態和長度。
|
螺旋管直徑 |
150 |
200 |
250 |
300 |
400 |
500 |
600 |
煤粉類 |
最大轉速(r/min) |
190 |
150 |
150 |
120 |
120 |
90 |
90 |
最大輸送量(m3/h) |
9.7 |
18.1 |
35.4 |
49 |
115 |
170 |
292 |
水泥類 |
最大轉速(r/min) |
90 |
75 |
75 |
60 |
60 |
45 |
45 |
最大輸送量(m3/h) |
3.5 |
6.7 |
13.3 |
18.3 |
43.5 |
63 |
110 |
注:
1 、輸送量按螺旋體轉速和物料比重等因素確定。
2 、電機功率按螺旋體轉速、工作位置角度、物料比重、輸送長度等因素確定。
3、用戶訂貨時請說明輸送物料的種類、流量等參數。
4 、本公司可根據用戶需要,設計、制造符合特殊工藝要求的螺旋輸送機,我們將盡善盡美為你服務。
【外形示意圖】
