概述:
GH-PDZ系列斷帶抓捕器是我公司最新研制生產的產品.該產品為國內首創,填補了我國的一項空白,并對老式抓捕器結構作了重大改進.進一步提升了產品的性能,擴大了使用范圍.簡化了安裝與調試。廣泛適用于礦山、冶金、電力、化工、建材.港口碼頭等。
使用范圍:
GH-PDZ系列斷帶抓捕器在正常情況下作托輥使用,當發生斷帶或逆止器失效時,可迅速抓捕住皮帶斷裂(或失控后)突然下滑的重,空段皮帶,并具有防止皮帶跑偏的功能在需要時可作卡帶器使用。它主要適用于向上運輸?shù)钠л斔蜋C(jī),特別適用于大傾角、大運里、長距離的上山強力型或普通型皮帶輸送機。

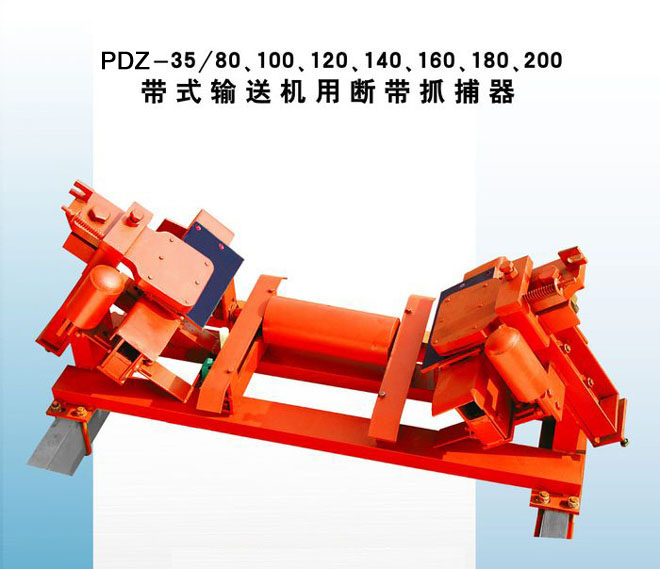

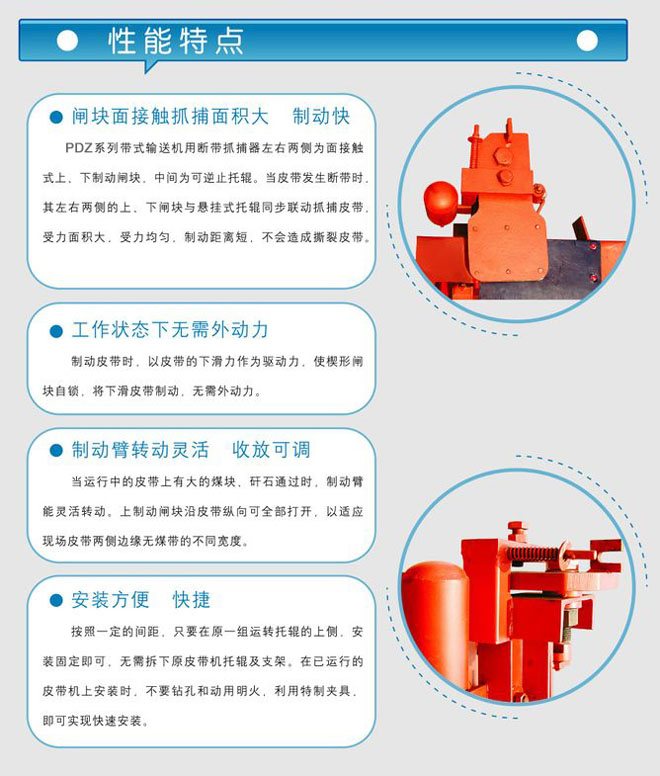

性能特點

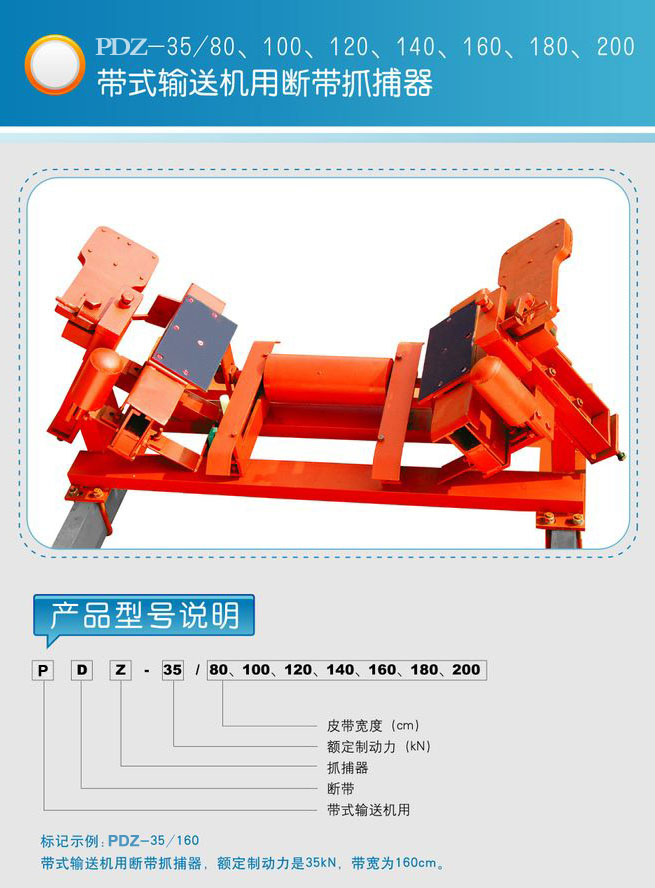

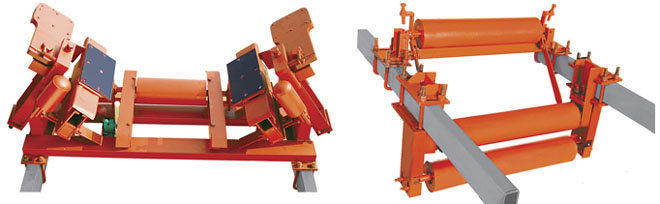

該產品分上、下皮帶斷帶抓捕器,其特點主要有:
▲采用沿線多點布置,克服了斷帶點的隨機變化的弊端。
▲工作機構采用局部斷面制動形式,可敞開擺動閘塊機構,么采取了與皮帶接觸觸發方式觸發動作靈敏可靠。并具斷帶報警功能
(選用)。
▲采用離心撥爪無磨損運行方式.使用壽命長。
▲該產品不但具有斷帶、防跑偏、逆止器失效保護功能,而且可作卡帶器使用。

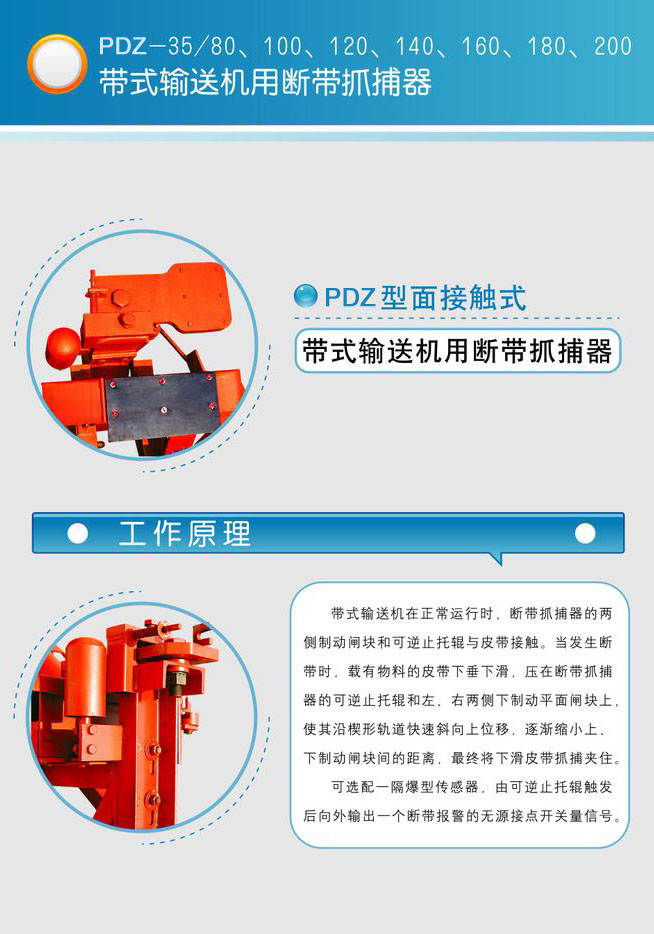

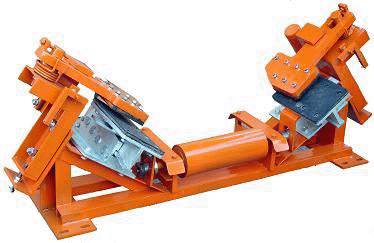

主要結構原理:
上皮帶斷帶抓捕器(GH-PDZ)結構原理:
當輸送機正常工作時,偏心輥隨皮帶的運行而同心轉動,作正常托輥使用,一旦輸送機發生斷帶或逆止器失效時,皮帶下滑,偏心輥在皮帶摩擦力的作用下偏心.逆轉.當偏心輥逆轉一定角度時.撥動連桿機構,釋放閘塊至偏心輥上方,由于偏心輥的作用使閘I與兩側偏心輥的間隙逐漸變小,最終扭速將下滑的重段皮帶抓捕。

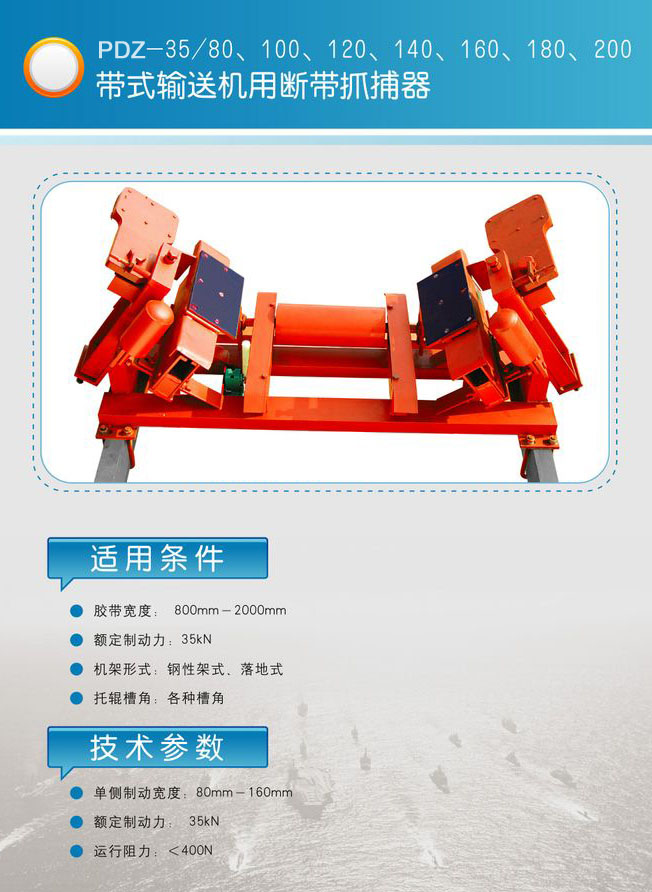

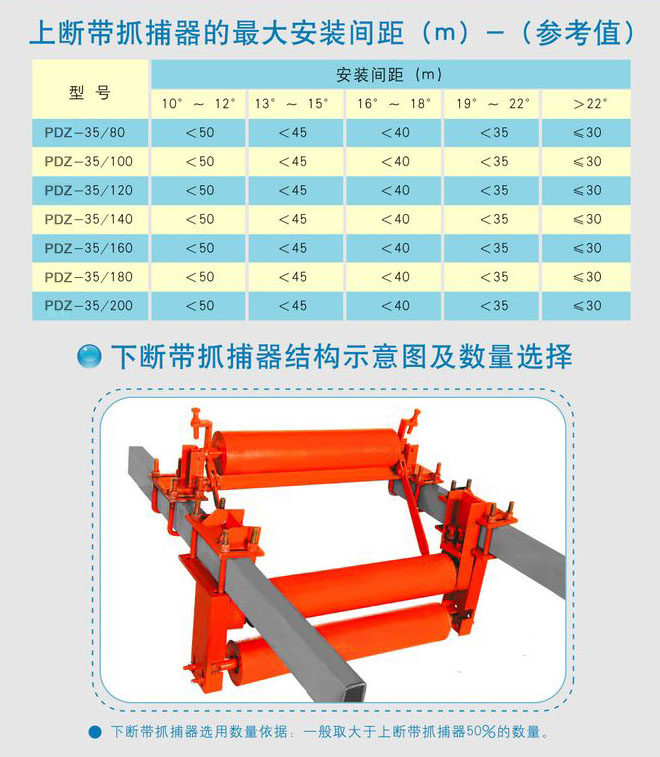

使用條件
▲皮帶寬度:650mm以上
▲向上運輸傾角>6度
▲機架形式:固定式、拆卸式、吊掛式等
▲槽形角度≤60度
技術特征
▲單側最大制動寬度140mm
▲最大滑動距離<1500mm
▲抓捕器破壞載荷>3500kg
▲額定制動力2300kg
