【概 述】
星形給料閥的作用是給料與卸料，主要用于化工、環(huán)保、醫(yī)藥、建筑等行業(yè)的，干燥粉狀和小顆粒狀物料的喂送和卸料。
【性能特點】
★機體左右法蘭與軸之間的密封采用先進的密封形式，密封嚴密可靠。
★整機精致，結構緊湊、輕巧，有直聯式(A)、鏈傳動式(B)兩種。
★驅動裝置不需另設基礎，占用空間少，節(jié)省費用。
★進出料口法蘭分圓法蘭和方法蘭兩種，用戶可根據需要任意選用。
★通過調速裝置使物料流量得到更為準確的控制。
【參數與選用】
|
型 號 |
XGF150 |
XGF200 |
XGF250 |
XGF300 |
XGF350 |
XGF400 |
XGF500 |
|
生產能力(m3/h) |
1.0 |
2.0 |
2.5 |
5.0 |
6 |
12 |
10 |
20 |
15 |
30 |
20 |
40 |
35 |
70 |
|
電機功率(kw) |
0.75 |
0.75 |
1.1 |
1.1 |
1.5 |
2.2 |
4 |
|
葉輪轉速(r/min) |
24 |
33 |
24 |
33 |
24 |
33 |
24 |
33 |
24 |
33 |
24 |
33 |
24 |
33 |
|
葉輪直徑φ |
150 |
200 |
250 |
300 |
350 |
400 |
500 |

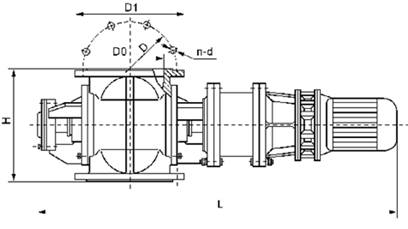

【外形尺寸圖】
|
型 號 |
D1 |
D |
L |
H |
nXd |
|
XGF150 |
300 |
255 |
1020 |
330 |
8X22 |
|
XGF200 |
355 |
310 |
1120 |
390 |
8X22 |
|
XGF250 |
415 |
370 |
1170 |
470 |
12X22 |
|
XGF300 |
465 |
420 |
1240 |
550 |
12X22 |
|
XGF350 |
530 |
485 |
1300 |
600 |
16X22 |
|
XGF400 |
595 |
545 |
1412 |
690 |
20X26 |
|
XGF500 |
700 |
650 |
1512 |
820 |
20X26 |
|

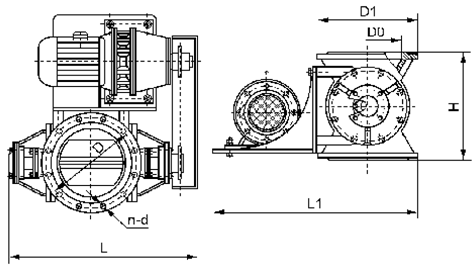

型 號 |
D1 |
D |
H |
L |
L1 |
nXd |
|
XGF150 |
300 |
255 |
330 |
600 |
555 |
8X22 |
|
XGF200 |
355 |
310 |
390 |
715 |
756 |
8X22 |
|
XGF250 |
415 |
370 |
470 |
810 |
870 |
12X22 |
|
XGF300 |
465 |
420 |
550 |
860 |
910 |
12X22 |
|
XGF350 |
530 |
485 |
600 |
950 |
950 |
16X22 |
|
XGF400 |
595 |
545 |
690 |
980 |
980 |
20X26 |
|
XGF500 |
700 |
650 |
820 |
1100 |
1090 |
20X26 |
